Las columnas hidrantes de hierro de fabricación local son utilizadas en redes contra incendios en industria petrolera y generación de energía, por su confiabilidad y reducidos costos.
Cuentan con diferentes salidas para mangueras de bomberos, monitores manuales de incendio y hasta conexión frontal para recarga de autobomba.
Cada tipo de conexión es independiente de la otra, ya que poseen válvulas individuales con el objetivo de ofrecer la mayor flexibilidad al operario al momento de su uso. Por ejemplo: pueden conectarse o desconectarse mangueras al mismo tiempo que se opera el Monitor contra incendio y/o se recarga el tanque cisterna del autobomba.
La columna hidrante de incendio puede disponer de hasta 3 tipos de conexiones:
• una salida bridada de 4″ para Monitor.
• una salida Frontal Roscada o Storz de 5” para autobomba.
• dos o más conexiones para mangueras de incendio de 2 ½” con acoples Storz o Rosca BSP o NHT/NST.
Deben preverse y solicitarse la configuración con los tipos de conexiones del hidrante de columna húmeda porque se fabrica a medida y no es posible realizar cambios con posterioridad a su fabricación.
A continuación se indican imágenes de columnas hidrantes simples con dos salidas laterales de 2 1/2″ rosca macho, solicitadas por un petrolera.
En las salidas laterales se instalan válvulas para mangueras con salida Storz de 2 1/2″.
Columna Hidrante de 6″ con salida Frontal Storz 5″:
Detalles técnicos Columna Hidrante Ø6″ c/2 salidas de 2 1/2″ y salida Frontal Storz 5″ – CAÑO SIN COSTURA:
- Construida en caño Ø6″ ASTM A-53 Gr B, Sch 40, SIN COSTURA, longitud 750 mm.
- Terminación superior cerrada con casquete semielíptico.
- Dos salidas laterales de 2 ½” rosca macho BSP.
- Salida frontal para autobomba Storz 5″ con tapa y válvula de corte mariposa wafer de 4″ UL Listed.
- Terminación inferior Bridada Ø6″ ANSI #150 RF o Recta para soldar (especificar en O/C).
- Pintura y tratamiento anticorrosivo: anticorrosivo al cromato de Zinc y Acabado poliuretánico color RAL3000 (rojo).
- Certificado de prueba hidrostática.
No incluye Válvulas Teatro.
Columna Hidrante de 6″ con conexión para para Monitor 4″:
Detalles técnicos Columna Hidrante Ø6″ c/ 2 Salidas de 2 1/2″ y conexión para Monitor bridada 4″ – CAÑO SIN COSTURA
- Construida en caño Ø6″ ASTM A-53 Gr B, Sch 40, sin costura.
- Salida superior bridada Ø4″ ANSI #150 RF para Monitor de Incendio con reducción concéntrica.
- Dos salidas laterales de 2 ½” rosca macho BSP.
- Terminación inferior Bridada Ø6″ ANSI #150 RF o Recta para soldar (especificar en O/C).
- Pintura y tratamiento anticorrosivo: anticorrosivo al cromato de Zinc y Acabado poliuretánico color RAL3000 (rojo).
- Certificado de prueba hidrostática.
No incluye Válvulas Teatro.

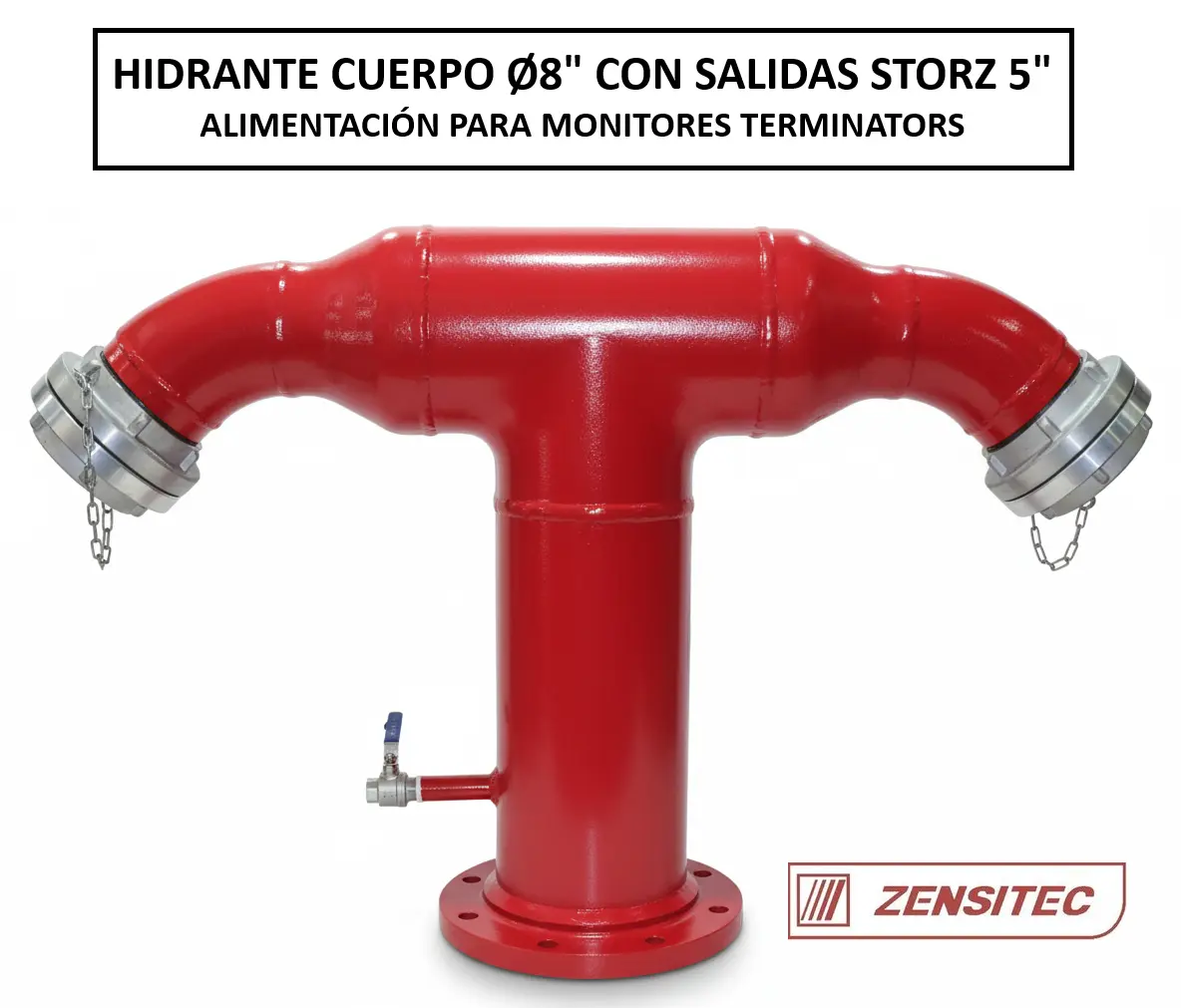

Columna Hidrante de Ø8″ con conexiones Storz 5″ (para Monitor Terminator):
CONEXIÓN PARA TERMINATOR CUERPO Ø 8″ – ENTRADA BRIDA 8″ ANSI B16.5 #150 RF Y DOS SALIDAS STORZ 5″ CON TAPAS
- Construida en caño ASTM A-53 Gr B, Sch 40, SIN COSTURA.
- Longitud: 750 mm.
- Brida inferior Ø8″ ANSI B16.5 #150 RF.
- Tee con reducción 8″ x 5″ y codos a 45º.
- 2 (dos) Salidas Storz 5″ (aluminio) con tapas y cadenas.
- Pintura: Epoxy termoconvertible rojo RAL 3000, espesor 60 micrones.
- Drenaje con válvula esférica de 1”.
- Certificado de prueba hidrostática.
No incluye Válvula de bloqueo inferior.
